Revitにおける自動寸法配置の仕組みとReferenceの扱い

皆様こんにちは。
AMDlabのテキです。
(アイキャッチ画像は、今年「千葉県開府900年」イベントの会場となっている千葉城です。)

寸法配置は実務でよく行う作業です。
一見単純な作業ですが、意外と時間がかかってしまいます。
「ワンクリックで寸法を配置できたら便利なのに」と思ったことはないでしょうか。
それでは、自動寸法の実装をやってみましょう。

Revit寸法の仕様上の特徴


Revitを使い始める前に、Cadや3Dmodelingソフト(Rhino、SketchUp)を先に触ったことがある方が多いと思います。
寸法配置も大した違いがないと思われますが、実際そうではなく、大きな落とし穴があります。

■CAD/Rhino の寸法

  • ジオメトリに依存
  • 点・線に直接スナップして寸法を作成する
  • 寸法は「ジオメトリそのもの」に紐づく

■Revitの寸法

  • 参照(Reference)に依存
  • 寸法は「参照」に対して付与される
  • ジオメトリではなく、その背後にある「Reference」が本体

■ 寸法を作るメソッド

公式ドキュメントの NewDimension メソッドを見ると、寸法作成には参照(Reference)が必要であることが分かります。ここで、「参照が必要なら、まずはモデルの面から取得すればよいのではないか」と考えるのは、ごく自然な発想だと思います。一見正しそうに見えますが、実際にはジオメトリの面から取得した参照は、寸法用の参照としては適切ではありません。

実際にハマったポイント


前述の通り、CADと同じ考え方で、
ジオメトリから参照面を取得、Dimensionを取得するロジックを実装してました。
Solid → Face → Reference → Dimensionという流れです。

しかしここで、 pf.Reference の返し値のタイプが REFERENCE_TYPE_SURFACE(ジオメトリ参照)となります。
この参照は ReferenceArray に追加することは可能ですが、 var dim = doc.Create.NewDimension(view, dimLine, ra) を実行しても、寸法は生成されるものの、ビュー上には正しく表示されません。

正しい参照面の取得方法


Instance → Reference → Dimension
正しいやり方は実はシンプルです。

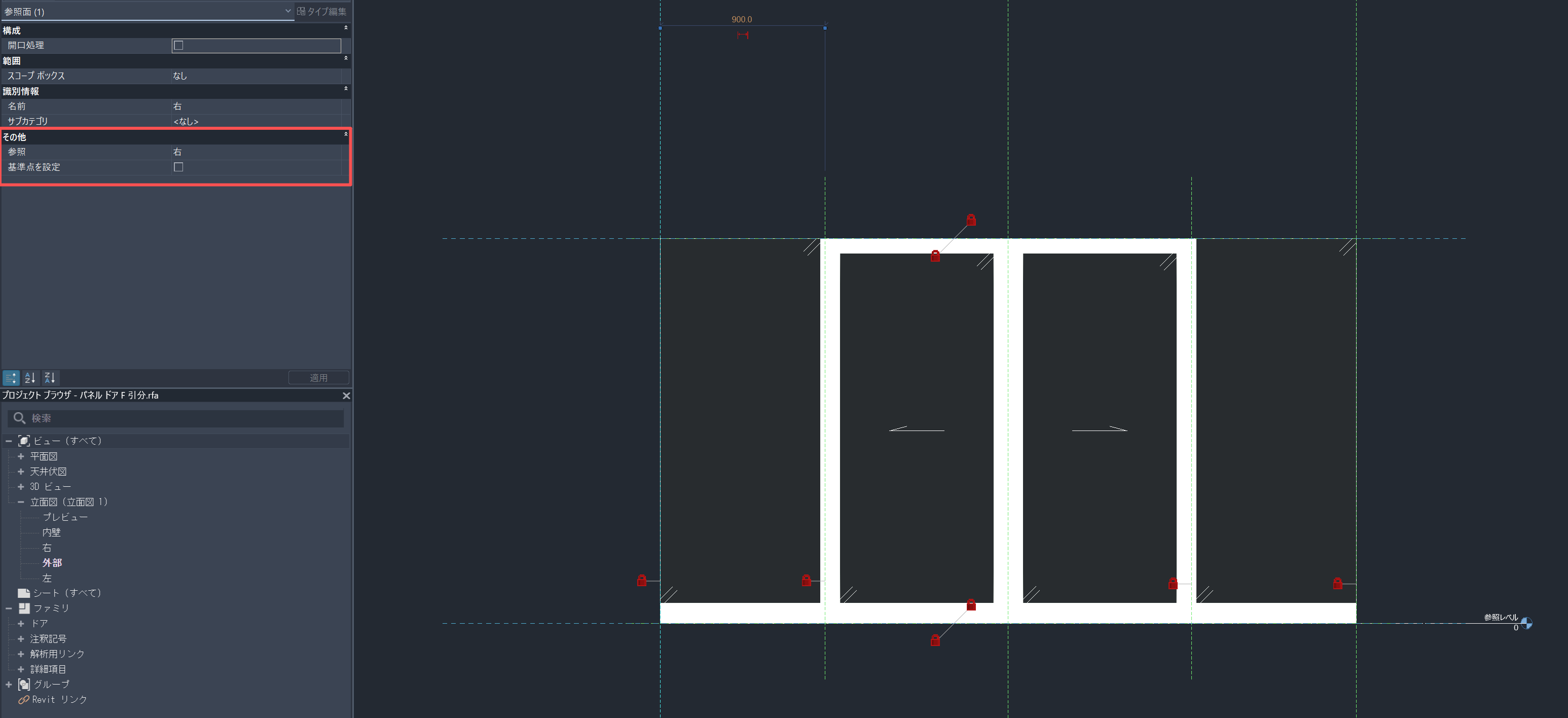

ファミリの右・左・中央などの参照面は、次のように取得できます。

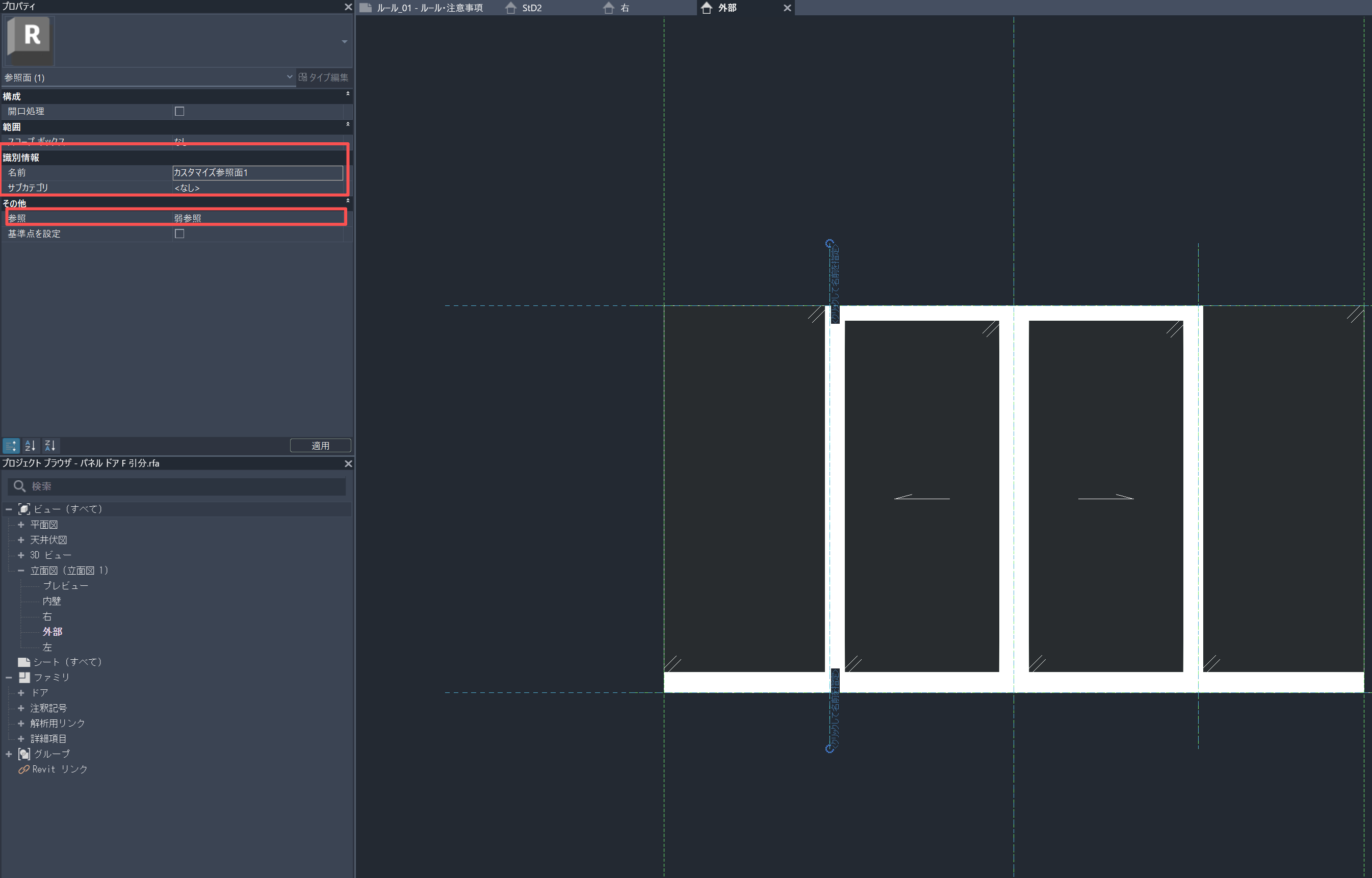

識別情報に名前を記入した参照面は、次のように取得できます。


ここの返し値のタイプが REFERENCE_TYPE_ReferencePlane (参照面)となります。
あともう一つのポイントは、参照設定に、弱参照か強参照にしておくことです。

おわりに


いかがでしょうか。今回の検証を通じて、Revitにおける寸法の仕組みについて理解を深めることができました。
これで、汎用的な自動寸法ロジックの構築ができると思います。ぜひやってみてください。
