ZeroTouch Nodeを使ってDynamoをカスタマイズしよう8_総集編

皆様こんにちは。
AMDlabの秋山です。

前回は、第7弾として「ボタン付きノード」を作成し、
ModelとViewを分離したカスタムUIノードの基本を紹介しました。

今回はその応用編・総集編として、次の3つのUIを持つノードを作っていきます。

スライダー付きノード
トグルスイッチ付きノード
スライダー＋トグルの複合UIノード

ポイントは、「ModelとViewの連携方法を拡張する」こと。
つまり、ボタンだけでなく、ユーザーの操作値をDynamo内に反映させることを目指します。

1. スライダー付きノード

ButtonNodeとの違い

ボタンは「イベントトリガー」でしたが、スライダーは「値の変化」を扱います。
そのため、View側でスライダーの値が変わるたびに、Modelへ通知して出力を更新します。

SliderNodeModel.cs

using Dynamo.Graph.Nodes;
using ProtoCore.AST.AssociativeAST;
using Newtonsoft.Json;
using System.Collections.Generic;

namespace MyLibrary.UI
{
[NodeName("Slider Node")]
[NodeDescription("スライダー付きのカスタムノード")]
[IsDesignScriptCompatible]
public class SliderNodeModel : NodeModel
{
private double _sliderValue = 0;

[JsonConstructor]
public SliderNodeModel() { }

public double SliderValue
{
get => _sliderValue;
set
{
_sliderValue = value;
OnNodeModified(true);
}
}

public override IEnumerable<AssociativeNode> BuildOutputAst(List<AssociativeNode> inputAstNodes)
{
var result = AstFactory.BuildDoubleNode(_sliderValue);
return new[] { AstFactory.BuildAssignment(GetAstIdentifierForOutputIndex(0), result) };
}
}
}

using Dynamo.Graph.Nodes;

using ProtoCore.AST.AssociativeAST;

using Newtonsoft.Json;

using System.Collections.Generic;

namespace MyLibrary.UI

{

[NodeName("Slider Node")]

[NodeDescription("スライダー付きのカスタムノード")]

[IsDesignScriptCompatible]

public class SliderNodeModel : NodeModel

{

private double _sliderValue = 0;

[JsonConstructor]

public SliderNodeModel() { }

public double SliderValue

{

get => _sliderValue;

set

{

_sliderValue = value;

OnNodeModified(true);

}

public override IEnumerable<AssociativeNode> BuildOutputAst(List<AssociativeNode> inputAstNodes)

{

var result = AstFactory.BuildDoubleNode(_sliderValue);

return new[] { AstFactory.BuildAssignment(GetAstIdentifierForOutputIndex(0), result) };

}

SliderNodeView.cs

using System.Windows.Controls;
using Dynamo.Controls;
using Dynamo.Wpf;

namespace MyLibrary.UI
{
public class SliderNodeView : INodeViewCustomization<SliderNodeModel>
{
public void CustomizeView(SliderNodeModel model, NodeView nodeView)
{
var slider = new Slider
{
Minimum = 0,
Maximum = 100,
Value = model.SliderValue,
Margin = new System.Windows.Thickness(5)
};

slider.ValueChanged += (s, e) =>
{
model.SliderValue = slider.Value;
};

nodeView.inputGrid.Children.Add(slider);
}

public void Dispose() { }
}
}

using System.Windows.Controls;

using Dynamo.Controls;

using Dynamo.Wpf;

namespace MyLibrary.UI

{

public class SliderNodeView : INodeViewCustomization<SliderNodeModel>

{

public void CustomizeView(SliderNodeModel model, NodeView nodeView)

{

var slider = new Slider

{

Minimum = 0,

Maximum = 100,

Value = model.SliderValue,

Margin = new System.Windows.Thickness(5)

};

slider.ValueChanged += (s, e) =>

{

model.SliderValue = slider.Value;

};

nodeView.inputGrid.Children.Add(slider);

}

public void Dispose() { }

}

2. トグルスイッチ付きノード

ToggleNodeModel.cs

using Dynamo.Graph.Nodes;
using ProtoCore.AST.AssociativeAST;
using Newtonsoft.Json;
using System.Collections.Generic;

namespace MyLibrary.UI
{
[NodeName("Toggle Node")]
[NodeDescription("トグルスイッチ付きノード")]
[IsDesignScriptCompatible]
public class ToggleNodeModel : NodeModel
{
private bool _isOn = false;

[JsonConstructor]
public ToggleNodeModel() { }

public bool IsOn
{
get => _isOn;
set
{
_isOn = value;
OnNodeModified(true);
}
}

public override IEnumerable<AssociativeNode> BuildOutputAst(List<AssociativeNode> inputAstNodes)
{
var result = AstFactory.BuildBooleanNode(_isOn);
return new[] { AstFactory.BuildAssignment(GetAstIdentifierForOutputIndex(0), result) };
}
}
}

using Dynamo.Graph.Nodes;

using ProtoCore.AST.AssociativeAST;

using Newtonsoft.Json;

using System.Collections.Generic;

namespace MyLibrary.UI

{

[NodeName("Toggle Node")]

[NodeDescription("トグルスイッチ付きノード")]

[IsDesignScriptCompatible]

public class ToggleNodeModel : NodeModel

{

private bool _isOn = false;

[JsonConstructor]

public ToggleNodeModel() { }

public bool IsOn

{

get => _isOn;

set

{

_isOn = value;

OnNodeModified(true);

}

public override IEnumerable<AssociativeNode> BuildOutputAst(List<AssociativeNode> inputAstNodes)

{

var result = AstFactory.BuildBooleanNode(_isOn);

return new[] { AstFactory.BuildAssignment(GetAstIdentifierForOutputIndex(0), result) };

}

💻 ToggleNodeView.cs

using System.Windows.Controls;
using Dynamo.Controls;
using Dynamo.Wpf;

namespace MyLibrary.UI
{
public class ToggleNodeView : INodeViewCustomization<ToggleNodeModel>
{
public void CustomizeView(ToggleNodeModel model, NodeView nodeView)
{
var toggle = new CheckBox
{
Content = "ON / OFF",
IsChecked = model.IsOn,
Margin = new System.Windows.Thickness(5)
};

toggle.Checked += (s, e) => model.IsOn = true;
toggle.Unchecked += (s, e) => model.IsOn = false;

nodeView.inputGrid.Children.Add(toggle);
}

public void Dispose() { }
}
}

using System.Windows.Controls;

using Dynamo.Controls;

using Dynamo.Wpf;

namespace MyLibrary.UI

{

public class ToggleNodeView : INodeViewCustomization<ToggleNodeModel>

{

public void CustomizeView(ToggleNodeModel model, NodeView nodeView)

{

var toggle = new CheckBox

{

Content = "ON / OFF",

IsChecked = model.IsOn,

Margin = new System.Windows.Thickness(5)

};

toggle.Checked += (s, e) => model.IsOn = true;

toggle.Unchecked += (s, e) => model.IsOn = false;

nodeView.inputGrid.Children.Add(toggle);

}

public void Dispose() { }

}

3. 複合UIノード（スライダー＋トグル）

最後に、スライダーとトグルを組み合わせたUIノードを作ります。
複合UIの実装では、複数の要素を同時にModelへ反映させる点がポイントです。

CompositeNodeView.cs

public void CustomizeView(CompositeNodeModel model, NodeView nodeView)
{
var stack = new StackPanel();

var slider = new Slider { Minimum = 0, Maximum = 10, Value = model.SliderValue };
var toggle = new CheckBox { Content = "有効化", IsChecked = model.IsEnabled };

slider.ValueChanged += (s, e) => model.SliderValue = slider.Value;
toggle.Checked += (s, e) => model.IsEnabled = true;
toggle.Unchecked += (s, e) => model.IsEnabled = false;

stack.Children.Add(slider);
stack.Children.Add(toggle);

nodeView.inputGrid.Children.Add(stack);
}

public void CustomizeView(CompositeNodeModel model, NodeView nodeView)

{

var stack = new StackPanel();

var slider = new Slider { Minimum = 0, Maximum = 10, Value = model.SliderValue };

var toggle = new CheckBox { Content = "有効化", IsChecked = model.IsEnabled };

slider.ValueChanged += (s, e) => model.SliderValue = slider.Value;

toggle.Checked += (s, e) => model.IsEnabled = true;

toggle.Unchecked += (s, e) => model.IsEnabled = false;

stack.Children.Add(slider);

stack.Children.Add(toggle);

nodeView.inputGrid.Children.Add(stack);

}

コーディングが完了したら、Visual Studioでプロジェクトをビルドします。ビルドが成功すると、指定したプロジェクトフォルダ内の「bin\Debug」または「bin\Release」ディレクトリにDLLファイルが生成されます。今回は、「extra」フォルダを作成して、フォルダ内にXMLデータを格納します。

Dynamoを開き、[ファイル] タブから「ライブラリを読み込む」を選択し、生成したDLLファイルを選択してインポートします。

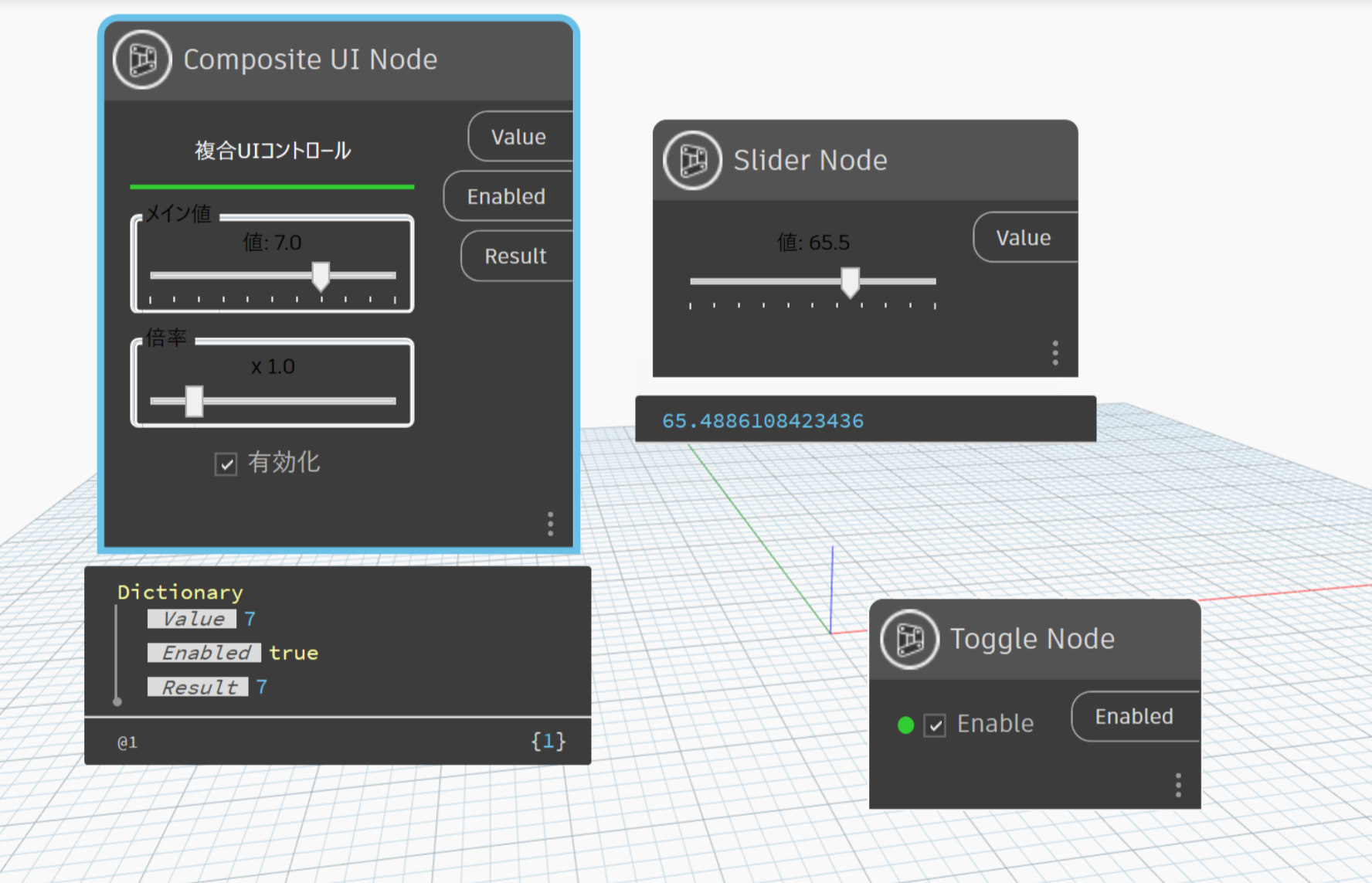

インポート後、新しいノード（カスタムノード）としてそれぞれのノードの配置が利用可能になりましたので、配置してみます。

これまで全8回にわたって、ZeroTouch Nodeを通して「C#でDynamoノードを自作する」方法を解説してきました。
最初はシンプルな入力ノードから始まり、今回はボタン・スライダー・トグルなど、UIを持つインタラクティブなノードまで到達しました。

ZeroTouch Nodeの魅力は、Dynamoの可能性を自分のアイデア次第で拡張できることです。
自分でノードを作れるようになると、日々の設計業務やBIMフローの中で
「もう少しこうしたい」という思いを、形にして実現できるようになります。

これからもAMDlabでは、BIM・Dynamo・プログラミングを組み合わせた
“設計を拡張する技術”をテーマに、さまざまな実験や知見を発信していきます。

ぜひ皆さんも、自分だけのノード作りに挑戦してみてください。
