皆様こんにちは
AMDlabの秋山です。

前回に引き続きZeroTouch Nodeの第7弾です。
今回は、ZeroTouch Nodeを使用して、Dynamoノードにボタンをつけて、ユーザー操作をトリガーに動くカスタムノードを作成していきます。

今回は以下の機能を持ったノードを作ります：
・ノード上に「クリック」というボタンを配置
・ボタンを押すとメッセージが表示される。
・出力ポートから文字列（例：”ボタンをクリックしました！”）を返す

ポイントは「ModelとViewの役割を分離すること」です。この考え方はMVVMといいまして
Dynamoでは、内部ロジック（Model）とUI表示（View）を分けることが推奨されていて、分断することでメンテナンス性と拡張性が高くなります。

今回作成するC#ファイルは、2つあります。
1.ButtonNodeModel.cs
ノードのロジックや出力を定義するものです。
2.ButtonNodeView.cs
ノードの見た目やUI（ボタンなど）を定義するものです。

これに加えて、XMLファイル1つを用意します。
DynamoはZeroTouch Nodeやカスタムノードを読み込むとき、ノードのロジック部分（Model）と見た目（View）を別々に管理しているため、
「どのViewをどのModelに割り当てるか」を紐づけるファイルがXMLになります。
3.ViewExtension.xml

1.ButtonNodeModel.cs

using Dynamo.Graph.Nodes;
using ProtoCore.AST.AssociativeAST;
using Newtonsoft.Json;
using System.Collections.Generic;

namespace MyLibrary.UI
{
    [NodeName("Button Node")]
    [NodeDescription("ボタン付きのカスタムノード")]
    [IsDesignScriptCompatible]
    public class ButtonNodeModel : NodeModel
    {
        [JsonConstructor]
        public ButtonNodeModel() { }

        public void Trigger()
        {
            OnNodeModified(true); // ノード再評価を指示
        }

        public override IEnumerable<AssociativeNode> BuildOutputAst(List<AssociativeNode> inputAstNodes)
        {
            var result = AstFactory.BuildStringNode("ボタンをクリックしました！");
            return new[] { AstFactory.BuildAssignment(GetAstIdentifierForOutputIndex(0), result) };
        }
    }
}

using Dynamo.Graph.Nodes;

using ProtoCore.AST.AssociativeAST;

using Newtonsoft.Json;

using System.Collections.Generic;

namespace MyLibrary.UI

{

[NodeName("Button Node")]

[NodeDescription("ボタン付きのカスタムノード")]

[IsDesignScriptCompatible]

public class ButtonNodeModel : NodeModel

{

[JsonConstructor]

public ButtonNodeModel() { }

public void Trigger()

{

OnNodeModified(true); // ノード再評価を指示

}

public override IEnumerable<AssociativeNode> BuildOutputAst(List<AssociativeNode> inputAstNodes)

{

var result = AstFactory.BuildStringNode("ボタンをクリックしました！");

return new[] { AstFactory.BuildAssignment(GetAstIdentifierForOutputIndex(0), result) };

}

上記のコードを簡単に解説していきます。

①　クラスの宣言

[NodeName("Button Node")]
[NodeDescription("ボタン付きのカスタムノード")]
[IsDesignScriptCompatible]
public class ButtonNodeModel : NodeModel

[NodeName("Button Node")]

[NodeDescription("ボタン付きのカスタムノード")]

[IsDesignScriptCompatible]

public class ButtonNodeModel : NodeModel

NodeName: Dynamoのノード名
NodeDescription: ユーザーに表示される説明文
NodeModel: カスタムノードの基底クラス（ZeroTouchではなくUIカスタムノード用）

②　コンストラクタ

[JsonConstructor]
public ButtonNodeModel() { }

public void Trigger()
{
    OnNodeModified(true);
}

[JsonConstructor]

public ButtonNodeModel() { }

public void Trigger()

{

OnNodeModified(true);

}

[JsonConstructor]: Dynamoがノードを再構築するときに使います
Trigger(): View側から呼び出されて再計算を促す関数（ボタンクリック時に呼びます）

③　BuildOutputAst メソッド

public override IEnumerable<AssociativeNode> BuildOutputAst(List<AssociativeNode> inputAstNodes)
{
    var result = AstFactory.BuildStringNode("ボタンをクリックしました！");
    var assign = AstFactory.BuildAssignment(GetAstIdentifierForOutputIndex(0), result);
    return new[] { assign };
}

public override IEnumerable<AssociativeNode> BuildOutputAst(List<AssociativeNode> inputAstNodes)

{

var result = AstFactory.BuildStringNode("ボタンをクリックしました！");

var assign = AstFactory.BuildAssignment(GetAstIdentifierForOutputIndex(0), result);

return new[] { assign };

}

出力内容を文字列 “ボタンをクリックしました！” に固定しています。
ボタンを押すことで Trigger() → BuildOutputAst() が再実行され、この出力が更新されます。

2.ButtonNodeView.cs

using System.Windows.Controls;
using Dynamo.Controls;
using Dynamo.Wpf;
using Dynamo.ViewModels;

namespace SampleButtonNode
{
    public class ButtonNodeView : INodeViewCustomization<ButtonNodeModel>
    {
        public void CustomizeView(ButtonNodeModel model, NodeView nodeView)
        {
            var button = new Button
            {
                Content = "クリック",
                Margin = new System.Windows.Thickness(5)
            };

            button.Click += (s, e) =>
            {
                System.Windows.MessageBox.Show("ボタンがクリックされました！");
                // model にアクションを呼び出したり、変数をセットしたりもできます
            };

            // ノードのコントロールに追加
            nodeView.inputGrid.Children.Add(button);
        }

        public void Dispose() { }
    }
}

using System.Windows.Controls;

using Dynamo.Controls;

using Dynamo.Wpf;

using Dynamo.ViewModels;

namespace SampleButtonNode

{

public class ButtonNodeView : INodeViewCustomization<ButtonNodeModel>

{

public void CustomizeView(ButtonNodeModel model, NodeView nodeView)

{

var button = new Button

{

Content = "クリック",

Margin = new System.Windows.Thickness(5)

};

button.Click += (s, e) =>

{

System.Windows.MessageBox.Show("ボタンがクリックされました！");

// model にアクションを呼び出したり、変数をセットしたりもできます

};

// ノードのコントロールに追加

nodeView.inputGrid.Children.Add(button);

}

public void Dispose() { }

}

①　Viewクラス作成

public class ButtonNodeView : INodeViewCustomization<ButtonNodeModel>
{
    public void CustomizeView(ButtonNodeModel model, NodeView nodeView)
    {
        var button = new Button { Content = "Click Me" };
        button.Click += (s, e) =>
        {
            MessageBox.Show("ボタンがクリックされました！");
            model.Trigger();
        };
        nodeView.inputGrid.Children.Add(button);
    }
}

public class ButtonNodeView : INodeViewCustomization<ButtonNodeModel>

{

public void CustomizeView(ButtonNodeModel model, NodeView nodeView)

{

var button = new Button { Content = "Click Me" };

button.Click += (s, e) =>

{

MessageBox.Show("ボタンがクリックされました！");

model.Trigger();

};

nodeView.inputGrid.Children.Add(button);

}

INodeViewCustomization<T> を使って、モデル（ButtonNodeModel）に対応するUIを定義します。
nodeView.inputGrid に Button を追加し、クリックイベントで model.Trigger() を実行します。

3.ViewExtension.xml

<Views>
  <ViewModelAssembly path="MyLibrary.dll" />
  <ViewModel type="MyLibrary.UI.ButtonNodeModel" viewCustomizationType="MyLibrary.UI.ButtonNodeView" />
</Views>

<Views>

</Views>

ViewModelAssembly: DLL名（WPF UIが含まれる）
ViewModel: ModelとViewの紐付け
このXMLファイルは extra/ フォルダに配置します。

コーディングが完了したら、Visual Studioでプロジェクトをビルドします。ビルドが成功すると、指定したプロジェクトフォルダ内の「bin\Debug」または「bin\Release」ディレクトリにDLLファイルが生成されます。今回は、「extra」フォルダを作成して、フォルダ内にXMLデータを格納します。

Dynamoを開き、[ファイル] タブから「ライブラリを読み込む」を選択し、生成したDLLファイルを選択してインポートします。
インポート後、新しいノード（カスタムノード）として「ButtonNode」が利用可能になりましたので、配置してみます。

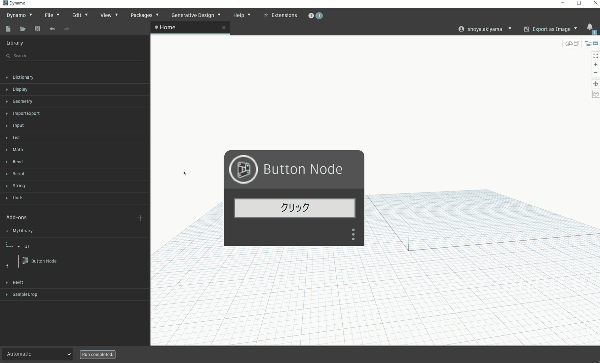

ボタンが作成されました。
今回は、ZeroTouch Nodeを使用して、ボタン付きのノード作成を説明してきました。
この仕組みを応用することで、ファイル選択ボタンや、True or Falseのトグルボタンなど作成することができます。

次回は、第8弾で総集編ということで「スライダー付きノード」「トグルスイッチ」「複合UI」を作成するお話をしていきます。
